PVT4打樁機高壓快速接頭
|

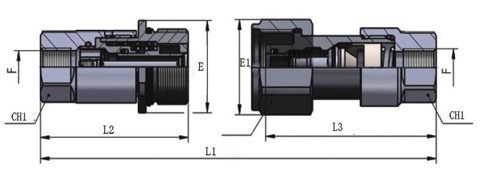

DN |
CH1 |
E |
E1 |
L1 |
L2 |
L3 |
標準流量L/M |
最大流量L/M |
工作壓力MPA |
F螺紋 |
COD.(F) |
COD.(M) |
|
6 |
22 |
32 |
33 |
115.5 |
58.5 |
67.5 |
12 |
24 |
40 |
G1/4 |
PVT4.0606.112 |
PVT4.0606.113 |
|
NPT1/4 |
PVT4.0606.012 |
PVT4.0606.013 |
||||||||||
|
10 |
30 |
38 |
38 |
135.8 |
73.5 |
78 |
23 |
46 |
35 |
G3/8 |
PVT4.1310.112 |
PVT4.1310.113 |
|
3/8NPT |
PVT4.1310.012 |
PVT4.1310.013 |
||||||||||
|
13 |
30 |
38 |
38 |
135.8 |
73.5 |
78 |
23 |
46 |
35 |
G1/2 |
PVT4.1313.112 |
PVT4.1313.113 |
|
1/2NPT |
PVT4.1313.012 |
PVT4.1313.013 |
||||||||||
|
20 |
36 |
45 |
42 |
152.7 |
83.5 |
86.5 |
45 |
90 |
35 |
G3/4 |
PVT4.2019.112 |
PVT4.2019.113 |
|
3/4NPT |
PVT4.2019.012 |
PVT4.2019.013 |
||||||||||
|
25 |
41 |
51 |
48 |
178 |
94.5 |
105 |
100 |
200 |
32.5 |
G1 |
PVT4.2525.112 |
PVT4.2525.113 |
|
1NPT |
PVT4.2525.012 |
PVT4.2525.013 |
||||||||||
|
30 |
55 |
60 |
60 |
206.5 |
109.3 |
120 |
189 |
280 |
30 |
G1-1/4 |
PVT4.3031.112 |
PVT4.3031.113 |
|
1-1/4NPT |
PVT4.3031.012 |
PVT4.3031.013 |
||||||||||
|
40 |
70 |
105 |
87 |
244 |
160.4 |
153.7 |
379 |
700 |
30 |
G1-1/2 |
PVT4.3939.112 |
PVT4.3939.113 |
|
1-1/2NPT |
PVT4.3939.012 |
PVT4.3939.013 |
||||||||||
|
50 |
80 |
116 |
105 |
291 |
197 |
105 |
757 |
1000 |
30 |
G2 |
PVT4.5051.112 |
PVT4.5051.113 |
|
2NPT |
PVT4.5051.012 |
PVT4.5051.013 |
PVT4系列快速接頭十分適用于高壓情況下的液壓回路，如土方設備等。該系列可應用于帶特殊裝配的挖掘機，如帶打樁錘、抓機、打樁機等，其它應用還包括油田鉆機以及許多帶有配件的工程機械。
PVT4系列有很高的工作壓力，范圍從35MPa到45MPa。其平面螺紋連接形式避免了泄漏和壓痕?？梢暂p松地用手在其2/3處擰緊連接，沒有任何阻力。該系列接頭根據ISO 7241-2標準進行測試，達到并超過了一百萬次脈沖試驗。
接頭體：高碳鋼材及高溫淬火硬化組件，表面鍍銀白鋅及鋅鎳。
密封件：NBR丁腈橡膠-壓縮密封件（為高沖擊壓力特別設計）
